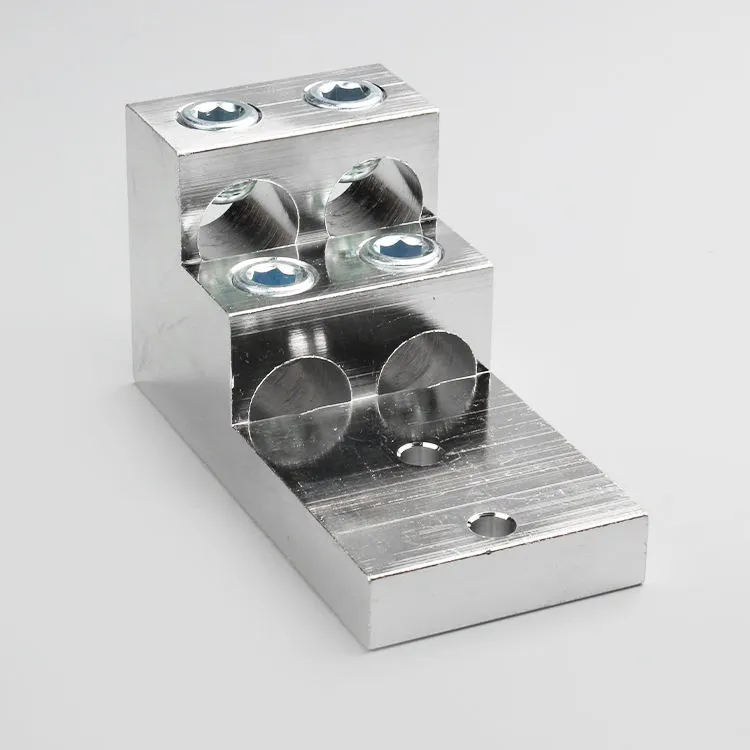

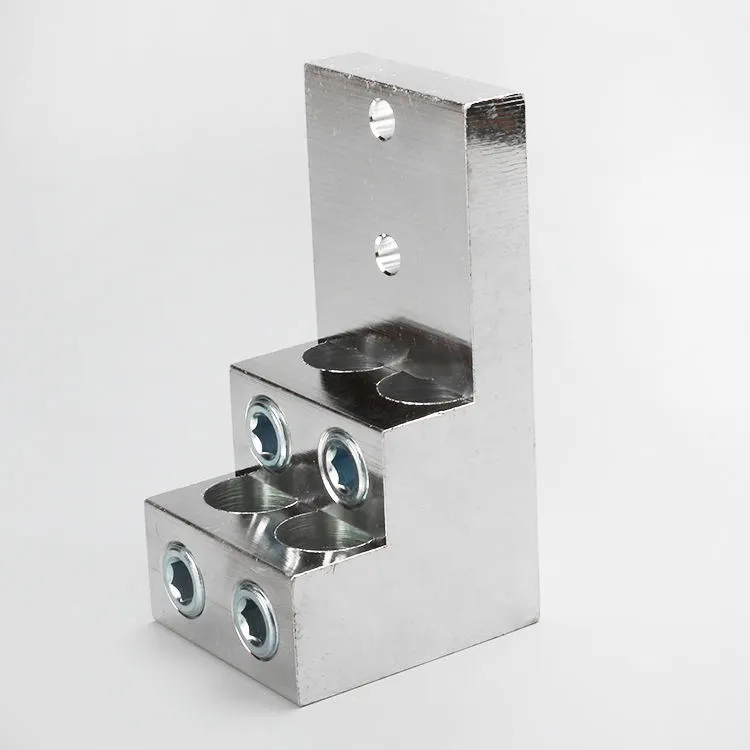

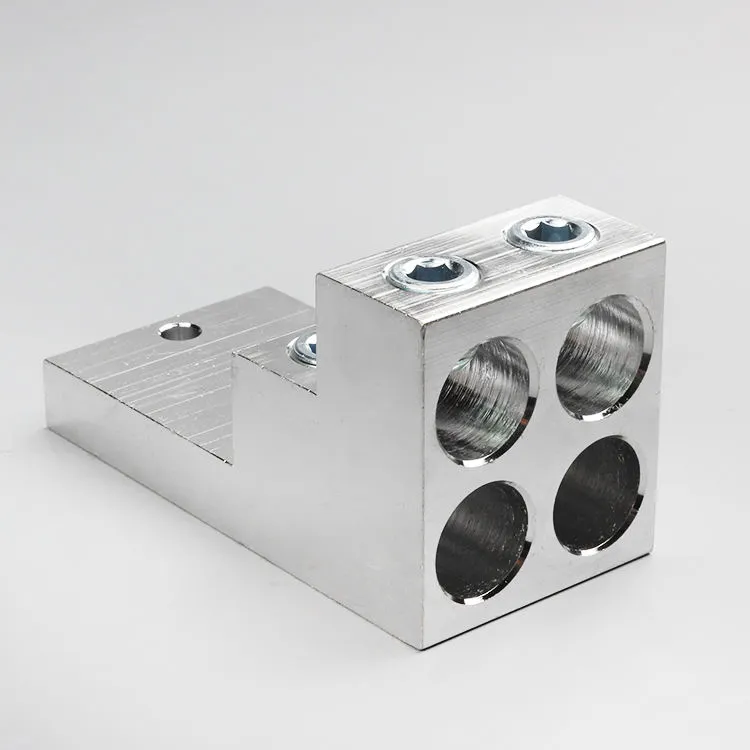

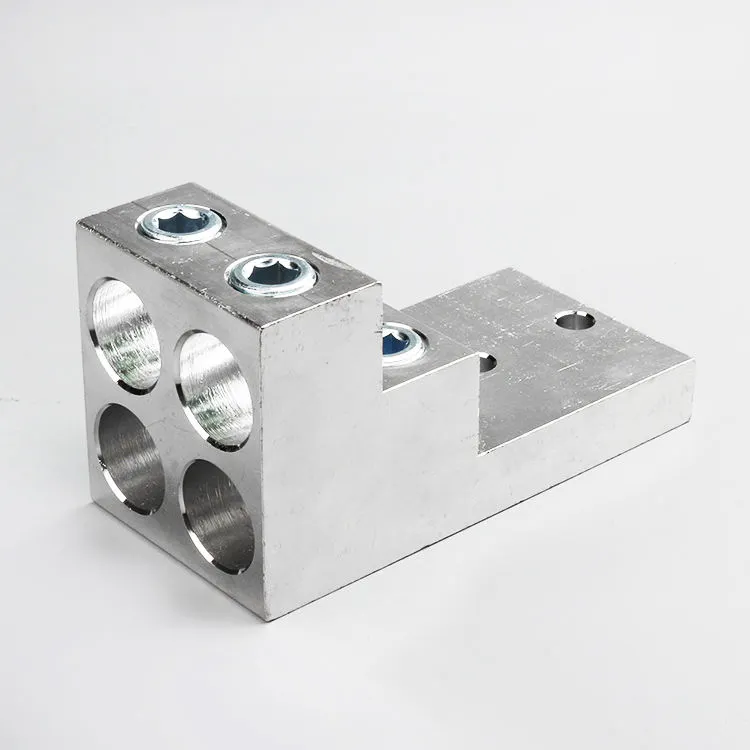

750 MCM-1/0 4 Conductor Panelboard Lugs

China Kangshuai 750 mcm-1/0 4 Lugs panel konduktor diperbuat daripada tembaga elektrolitik C1100 dan elektrolisis dengan timah (0.15 μ m) dalam geometri telinga cembung, yang boleh digunakan untuk output kotak gabungan solar untuk input inverter. Izinkan saya menerangkan produk ini dari pelbagai perspektif:

Ciri -ciri utama

-Antommodates 750 mcm (300mm ²) input dan 1/0 AWG (53.5mm ²) output dalam satu unit, menghapuskan splicing penyesuai.

Plat tekanan memampatkan konduktor yang berbeza secara serentak untuk mencegah rayapan haba (UL 486B ujian).

RED/Hitam Epoxy Resin, digunakan untuk pengiktirafan polariti visual.

Lapisan Tin Electroplated Alam Sekitar+Perkakasan keluli tahan karat, tahan semburan garam (ASTM B117 Standard> 500 jam).

Kit peralihan aluminium tembaga boleh menghalang kakisan galvanik.

Jenis wayar

Tembaga: THHN/THWN-2 (90 ° C basah/kering, tahan matahari).

Aluminum: XHHW-2 (90 ° C, conduit rating) or RWU90 (90 ° C, 1kV).

-Siemens Sivakan 8ps, Eaton Memshield B, Abb Unigear.

Pengesahan:

-UL 486A-B 、 CSA C22.2 、 IEC 60947-7-1 、 ROHS 3。

Panduan Pemasangan

1. Penyediaan

-Menghabungkan ke NEC Jadual 310.16, mengupas lapisan penebat (750 mcm: minimum 38mm; minimum 1/0: 25mm).

2. Urutan Crimping

-Sinsert 750 mcm ke tong besar → tork hingga 38 paun setiap kaki → masukkan 1/0 ke dalam tong kecil → tork hingga 32 paun setiap kaki.

3. Pengesahan Kualiti

750 mcm-1/0 4 Panel konduktor Lugs menggunakan termometer inframerah melalui salur masuk; Suhu alam sekitar δ t ≤ 30k menunjukkan sambungan selamat.

Sokongan pesanan:

Model 3D (Langkah/IPE): Muat turun dari [Portal Pengilang]

Pengiriman Kecemasan: Penghantaran global dalam masa 48 jam, yang disahkan oleh DNV-GL/ABS.

Senario aplikasi

Tukar bas utama PDU ke dalam litar cawangan.

Menaik taraf pengumpan tradisional 1/0 AWG kepada 750 mcm tanpa mengubah panel.

Mengapa anda memilih produk ini

Satu blok terminal menggantikan dua penyambung dan blok sambatan (mematuhi standard NEC 310.10 (h)).

50 year conductivity guarantee.

750 mcm-1/0 4 Lugs panel konduktor meluluskan ujian semasa kesalahan 65KA (UL 486B Kelas B).
