Ringkasan Artikel
Beg papan panelmemainkan peranan penting dalam sistem pengedaran elektrik dengan menyediakan sambungan konduktor yang selamat dan stabil dalam papan panel. Sambungan yang lemah boleh menyebabkan terlalu panas, kehilangan kuasa dan potensi bahaya keselamatan. Artikel ini menerangkan cara lug papan panel berfungsi, cara ia menyokong pemindahan arus yang selamat dan cara memilih lug yang betul untuk aplikasi tertentu. Ia juga menggariskan cabaran pemasangan biasa dan penyelesaian praktikal yang meningkatkan kebolehpercayaan dalam panel elektrik.

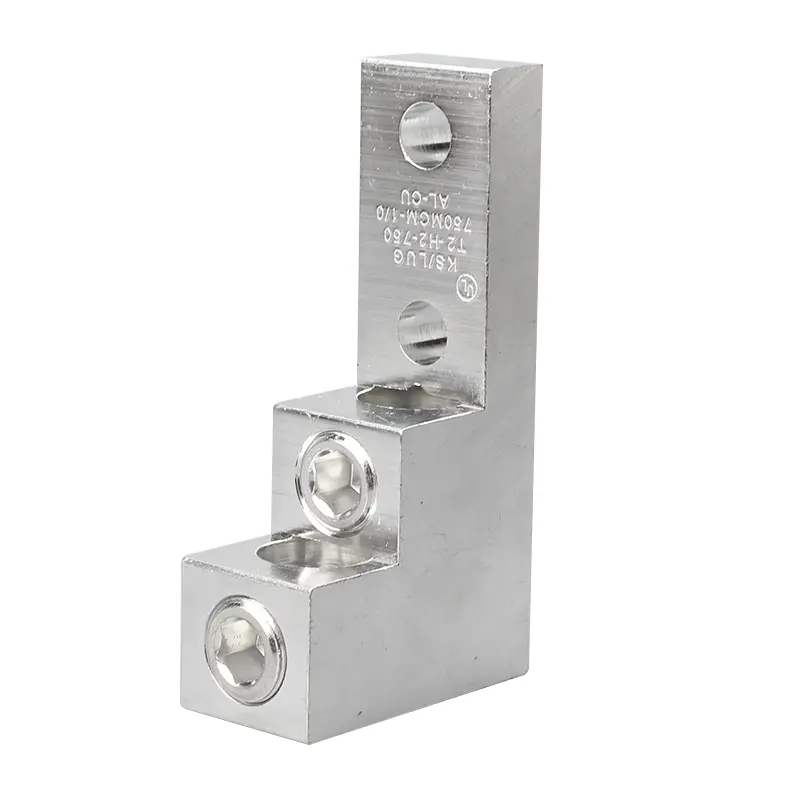

Beg papan panel ialah penyambung elektrik khusus yang direka untuk mengamankan konduktor dalam papan panel atau papan pengedaran. Lubang ini mencipta antara muka elektrik yang stabil antara talian kuasa masuk dan bar bas dalaman atau sambungan terminal papan panel.
Dalam infrastruktur elektrik moden, papan panel mengagihkan elektrik dari sumber utama ke pelbagai litar cawangan. Sambungan lug yang boleh dipercayai memastikan arus elektrik mengalir dengan cekap sambil mengekalkan kestabilan mekanikal. Tanpa lug dipasang dengan betul, konduktor mungkin longgar, menyebabkan pembentukan rintangan, terlalu panas, atau kegagalan elektrik.
Beg papan panel digunakan secara meluas dalam sistem elektrik kediaman, komersil dan perindustrian. Mereka direka bentuk untuk menampung saiz wayar yang berbeza, penilaian semasa dan persekitaran pemasangan.
Beg papan panel beroperasi dengan mengamankan konduktor secara mekanikal ke terminal konduktif menggunakan pemampatan atau pengapit mekanikal. Sambungan ini memastikan rintangan minimum antara konduktor dan bar bas papan panel.
Proses ini berfungsi dalam beberapa peringkat:
Apabila diketatkan dengan betul, lug papan panel mencipta laluan elektrik rintangan rendah. Ini mengurangkan kehilangan tenaga dan membantu mengekalkan kecekapan sistem.
Dalam sistem kuasa berkapasiti tinggi, penyambung ini direka bentuk untuk mengendalikan arus besar sambil mengekalkan suhu operasi yang selamat.
Beg papan panel direka bentuk untuk menyokong kedua-dua kekonduksian elektrik dan kekuatan mekanikal. Reka bentuk biasanya mengandungi beberapa elemen penting:
Badan pengalir biasanya dihasilkan daripada kuprum atau aluminium berkekonduksian tinggi. Sesetengah reka bentuk termasuk penyaduran pelindung untuk meningkatkan rintangan kakisan dan meningkatkan ketahanan.
Mampatan mekanikal memastikan konduktor kekal terpasang dengan selamat walaupun di bawah getaran atau pengembangan haba. Kestabilan ini penting dalam persekitaran industri di mana panel elektrik mengalami beban berubah-ubah.
Beg papan panel digunakan dalam pelbagai sistem pengedaran elektrik di mana penamatan konduktor yang boleh dipercayai diperlukan.
Aplikasi biasa termasuk:
Penyambung ini membolehkan juruelektrik menamatkan konduktor besar dengan selamat tanpa menjejaskan prestasi elektrik. Reka bentuk modular mereka juga membolehkan penyelenggaraan dan peningkatan yang lebih mudah apabila mengembangkan sistem elektrik.
| Parameter | Penerangan |
| bahan | Aloi tembaga atau aluminium |
| Rawatan Permukaan | Saduran timah atau salutan tahan kakisan |
| Julat Kawat | 6 AWG hingga 600 kcmil bergantung kepada model |
| Penilaian Voltan | Sehingga 600V |
| Kapasiti Semasa | Berbeza mengikut saiz dan reka bentuk konduktor |
| Jenis Pemasangan | Pengapit bolt atau skru |
| Penarafan Suhu | Biasanya sehingga 90°C |
Parameter ini membantu jurutera menentukan keserasian dengan sistem elektrik sedia ada. Memilih saiz dan penarafan lug yang betul memastikan kebolehpercayaan operasi jangka panjang.
Pemasang elektrik sering menghadapi beberapa cabaran apabila bekerja dengan lug papan panel. Memahami isu ini membantu mencegah kegagalan sistem.
Sambungan Longgar
Pengetatan yang tidak betul boleh menyebabkan peningkatan rintangan elektrik dan penjanaan haba. Menggunakan alat tork yang ditentukur memastikan lug diketatkan mengikut spesifikasi pengeluar.
Saiz Wayar Salah
Menggunakan konduktor yang terlalu kecil atau terlalu besar untuk lug boleh melemahkan sambungan. Sentiasa sahkan keserasian wayar sebelum pemasangan.
Pengoksidaan dan Kakisan
Dalam persekitaran lembap atau perindustrian, pengoksidaan boleh menjejaskan prestasi sambungan. Penyaduran timah dan salutan pelindung membantu mengurangkan risiko ini.
Memilih lug papan panel yang betul memerlukan penilaian beberapa faktor teknikal.
Beg kuprum umumnya memberikan kekonduksian dan ketahanan yang lebih tinggi, manakala lug aluminium menawarkan kelebihan berat dan kos yang lebih ringan. Pemilihan akhir bergantung pada keperluan sistem dan keadaan pemasangan.
Pengeluar seperti lug papan panel reka bentuk Elektronik CMKS yang memenuhi piawaian prestasi elektrik yang ketat sambil memastikan pemasangan mudah dalam sistem pengagihan kuasa moden.
Pemeriksaan rutin dan penyelenggaraan membantu memastikan prestasi lug papan panel dari semasa ke semasa.
Amalan yang disyorkan termasuk:
Profesional elektrik hendaklah sentiasa mengikut prosedur keselamatan yang betul semasa menservis papan panel untuk mengelakkan sentuhan tidak sengaja dengan litar hidup.
Apakah tujuan utama lug papan panel?
Fungsi utama lug papan panel adalah untuk menyambungkan konduktor elektrik dengan selamat ke papan panel atau sistem pengedaran sambil mengekalkan laluan arus yang stabil.
Adakah lug papan panel serasi dengan wayar kuprum dan aluminium?
Sesetengah lug direka bentuk untuk keserasian dwi, manakala yang lain dioptimumkan untuk jenis konduktor tertentu. Sentiasa sahkan spesifikasi produk sebelum pemasangan.
Mengapa tork yang betul penting untuk sambungan lug?
Tork yang betul memastikan tekanan sentuhan yang mencukupi antara konduktor dan lug. Ini mengelakkan terlalu panas dan memastikan pengaliran elektrik yang cekap.
Bolehkah lug papan panel mengendalikan aplikasi arus tinggi?
ya. Banyak lug papan panel gred industri direka bentuk untuk mengendalikan beban arus tinggi apabila dipadankan dengan saiz konduktor dan kaedah pemasangan yang sesuai.
Beg papan panel ialah komponen penting dalam sistem pengedaran elektrik, memastikan sambungan konduktor yang selamat dan boleh dipercayai dalam papan panel. Keupayaan mereka untuk menyediakan antara muka mekanikal dan elektrik yang stabil membantu mengekalkan penghantaran kuasa yang konsisten merentasi persekitaran kediaman, komersial dan perindustrian.
Memahami cara penyambung ini berfungsi, cara memilih spesifikasi yang betul dan cara menyelenggaranya dengan betul boleh meningkatkan keselamatan dan kecekapan pemasangan elektrik dengan ketara.
CMKS Elektronikterus membangunkan lug papan panel yang tahan lama dan kejuruteraan ketepatan yang direka untuk memenuhi keperluan infrastruktur pengagihan kuasa moden. Jika anda sedang mencari penyelesaian yang boleh dipercayai atau panduan teknikal mengenai aplikasi lug papan panel, silahubungi kamihari ini untuk membincangkan keperluan projek anda dan mengetahui cara produk kami boleh menyokong sistem elektrik anda.
